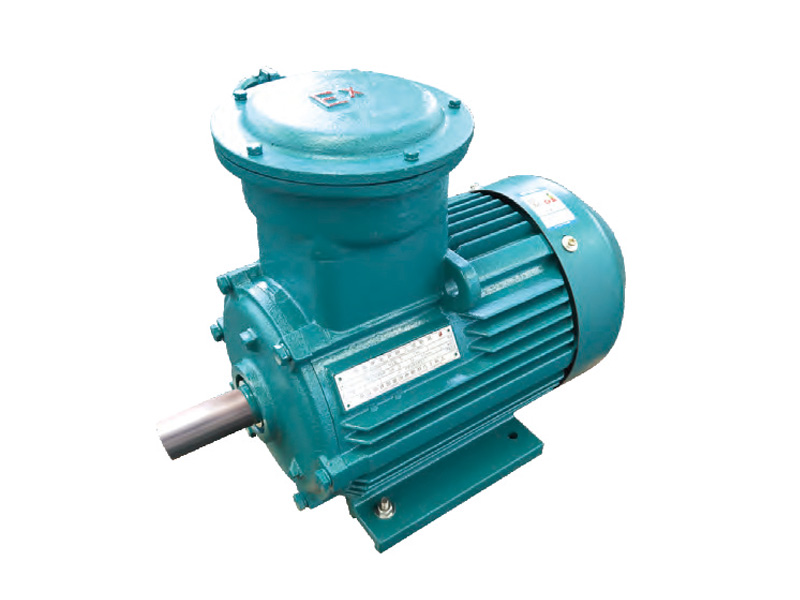

YBX3系列高效隔爆型三相异步电动机

产品介绍

YBX3系列高效率隔爆型三相异步电动机是我公司高效率隔爆型电动机基本系列，本系列电动机具有体积小、重量轻、外形美观、安本可靠运行、寿命长、性能优良、安装使用维修方便。

本系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准，其对应关系与德国DIN42673标准相同有利于出口设备的配套和引进设备的备品备件。本系列电动机隔爆性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》和GB3836.2-2010《爆炸性环境第2部:由隔爆外壳“d”保护的设备》的规定也符合60079-1，BS4683和EN50018的规定制成隔爆型防爆标志为Exd|Mb，ExdIIAT4 Gb、ExdIIBT4Gb适用于爆炸性环境的场所。

Ex dIMb安装在煤矿甲烷爆炸性环境中的设备，具有“高”的保护级别，该级别具有足够的安全性，使设备正常运行中或在气体突然出现和设备断电之间的时间内出现的预期入障条件下不可能成为点燃源，适合于非采掘工作面用电气设备。

ExdIIAT4 Gb、Ex d BT4 Gb适用于除煤矿外爆炸性气体环境用设备,具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。

在YBX3基本系列电动机基础上，也可制成YBX3-W户外型、YBX3-TH户内湿热带型、YBX3-WTH户外湿热带型、YBX3-TA户内于热带型、YBX3-WTA户外干热带型YBX3-T户内热带型、YBX3-WT户外热带型及YBX3-WF1户外中等防腐蚀型等气候环境条件。

该系列电动机效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中规定的能效2级的效率值与IEC60034-30的IE3保持一致。

技术参数

结构说明

1、电动机的隔爆结构具有Ex dIMb，ExdIAT4Gb、ExdIlBT4 Gb。1)Ex dlMb使用于甲烷或煤矿爆炸性混合物存在的煤矿井下采掘面环境:2)ExdIAT4Gb、ExdIBT4 Gb适用于I 类A级和类B级，温度组别为T1、T2、T3和T4组爆炸性混合物存在的环境。

2、电动机主体外壳防护等级为IP55、IP56、IP66

3、电动机的冷却方式为IC411。

4、电动机的热分级为155，定子绕组温升裕度大、寿命长。5、电动机有一个圆柱形轴伸，借联轴器或齿轮转动6、电动机定子绕组采用高强度聚酷漆包圆铜线并经VP1真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。7、电机转子采用铸铝结构，转子经动平衡校验，电动机运转平稳、振动小、噪声低。8、电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片、电动机损耗低、效率高。

9、电动机轴承选用电动机专用低振动、低噪声轴承机座号132及以下采用双面密封轴承，有轴伸端装有波形弹垫圈。以适度压力压靠轴承，有效抑制电动机运转时产生的振动和噪声，机座号160及以上采用内、外盖结构并在轴承部位采用挡圈轴向固定，有效地防止电动机转子的轴向蜜动。为使电动机安全可靠运行，机座号160及以上电动机轴承结构设置有注排油装置，机座号250及以上电动机，预留轴承温度监测传感元件位置。

10、电动机风扇、风罩: 该系列电动机采用防静电塑料风扇，其转动惯量小、损耗低、全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，使风路通畅

电动机使用条件

电动机使用电气条件

1、额定电压

3、定额: 连续工作制

2、额定频率

电动机使用环境条件

海拔不超过1000m，环境空气温度随季节变化，为20C~+40C的户内环境

YBX3为基本型，适用于户内环境

YBX3-W适用于户外环境

YBX3-TH适用于室内湿热带环境

YBX3-WTH适用于户外湿热带环境YBX3-TA适用于户内干热带环境

YBX3-WTA适用于户外干热带环境YBX3-T适用于户内热带型环境

YBX3-WT适用于户外热带型环境

YBX3-WF1适用于户外中等腐蚀的环境
